YRS-630D自动分析电缆故障测试仪
YRS-630 D型电缆测试仪是精心设计和制造的全新一代便携式智能电缆故障检测仪器。
YRS-630 D电缆故障测试仪能快速准确测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
本仪器操作系统为Linux，屏幕分辨率1280x800。由高智能工业触摸屏一体化电脑、高速数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。

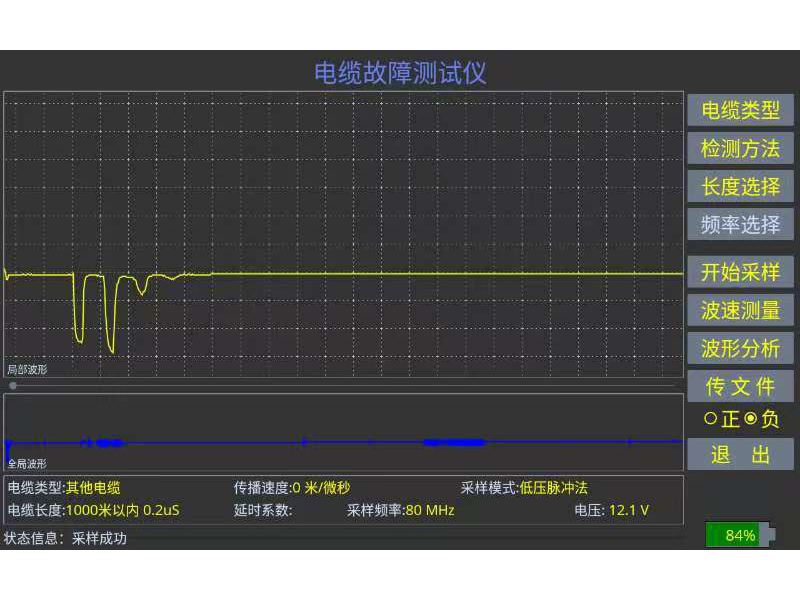

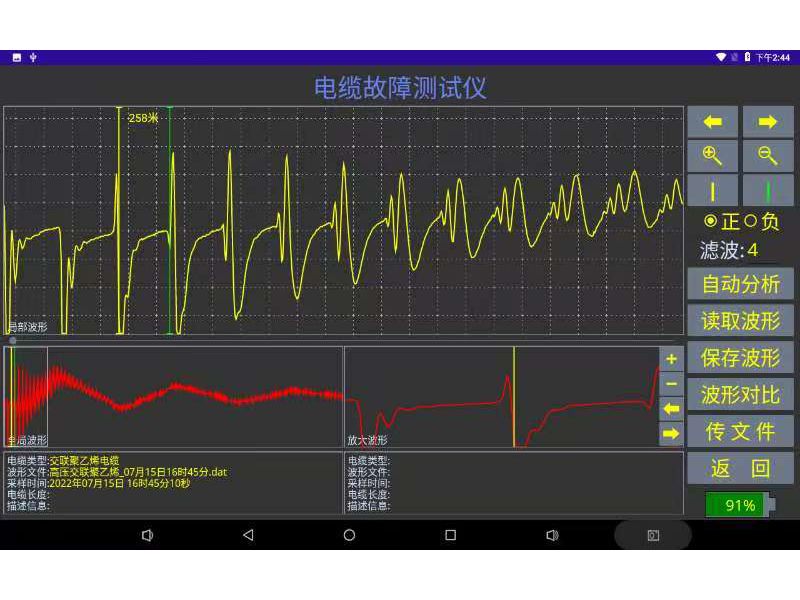

本仪器人机界面友好，可工作于较强的光照环境。触摸键设计新颖直观，各种参数的设置、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过触摸笔操作完成，并在状态显示栏中适时显示被测电缆的介质（电缆类型）、电波传播速度、采样频率、故障距离、测试日期等。仪器内存充足，可以保存上千个故障测试历史文件，并可随时调出在屏幕上显示并操作。
本仪器抗电磁干扰的能力特强。在35KV冲击高压的测试环境中不会发生
死机现象。
YRS-630D型电缆故障检测仪采用超大触摸屏，具有波形显示清晰细腻、易辩，回波拐点明显，测试准确、智能化程度高，能自动判别绝大部分疑难故障波形的故障距离。对技术人员的实测经验要求大大降低。这是本仪器的主要特色之一。
还有一个重要特点：在测试现场可以通过个人手机热点传输波形数据到手机，可以将此数据发给厂家帮助分析疑难波形。
电缆故障测试方法采用人们熟悉的“低压脉冲法”和“冲击高压闪络法”。可以满足各型电缆绝大部分故障类型的测试要求。
可测长度大于40千米电缆的故障距离。低压脉冲法有0.2μs、0.4μs 、2μs、4μs、8μs五种测试脉冲宽度可供选择。其幅度为300VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。理论上可以满足小于40Km各种长度电缆的全长和短路、断路故障测试。没有测试盲区。
最高采样频率可达到80兆赫兹，测试距离分辨率为0.5米。
“冲击高压闪络法”可测试电缆的绝大多数高阻闪络性故障和高阻泄漏性故障。由于采用电流互感取样法，使得本仪器在进行冲击高压闪络法测试电缆故障时，与市电和高压电源完全隔离，确保仪器和操作人员的绝对安全。
YRS-630D的自动化高智能自动判读故障距离功能属国内首创，是一款全自动分析电缆故障测试仪，有效解决了缺乏实测经验的测试人员在现场分析故障波形难的问题，大大提高了工作效率。
